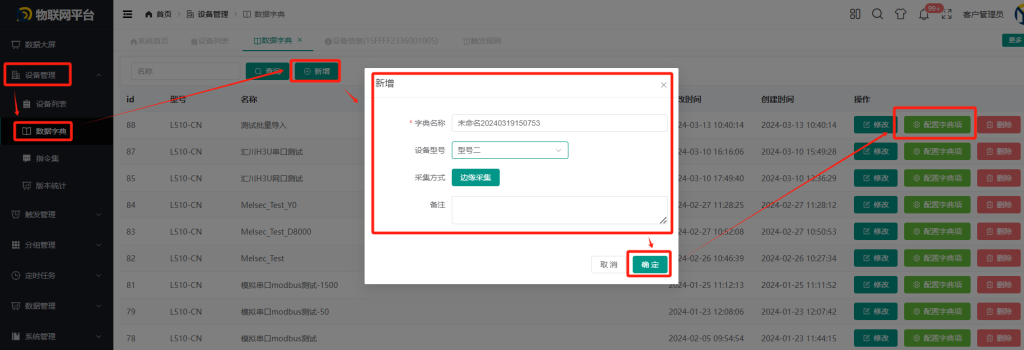

1，注册/登录设备接入云，进入“设备管理”-“数据字典”，进入点击新增创建一套数据字典，保存后，进入刚才新增的字典，点击“配置从机与变量”，操作步骤如下所示

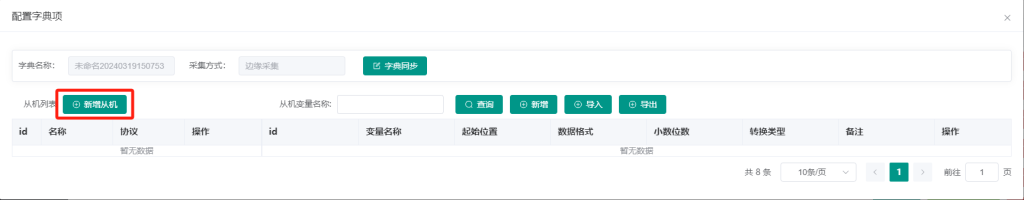

进入字典配置页面后，先添加一个三菱PLC从机，

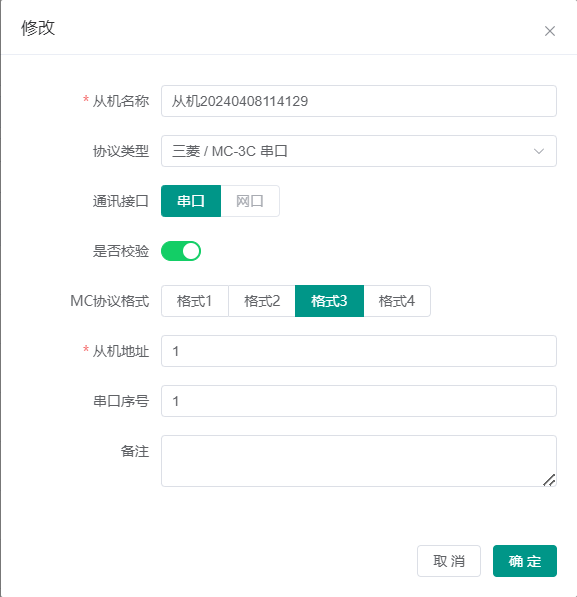

添加从机时，选择对应的MC-3C串口：
2,系统会默认选择串口配置，添加三菱QJ71C24与L510连接的串口序号（COM1对应输入“1”或COM2对应输入“2”），同时选择“是否校验”与核校验代码对应，”MC-3E的格式1234”对应通信协议设置的MC协议格式1234对应，”从机地址”与站号对应，这里需要与QJ71C24的配置参数一致。输入错误会导致采集失败。

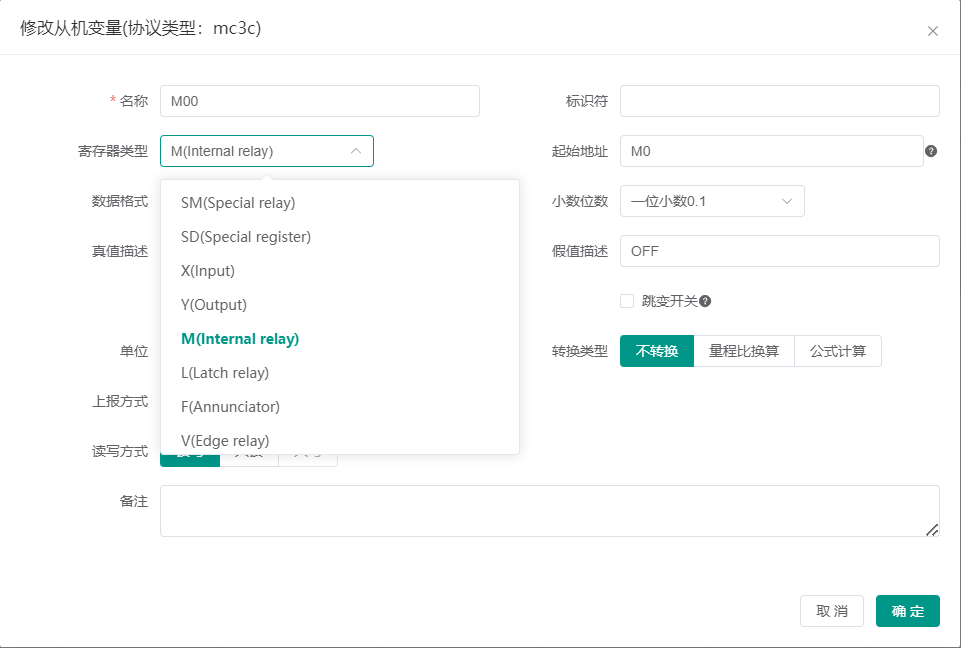

3，添加需要采集的从机变量，注意 PLC 内部寄存器的实际地址范围，以及节点的读取方式，填写规范请参考3.3.2变量配置说明。

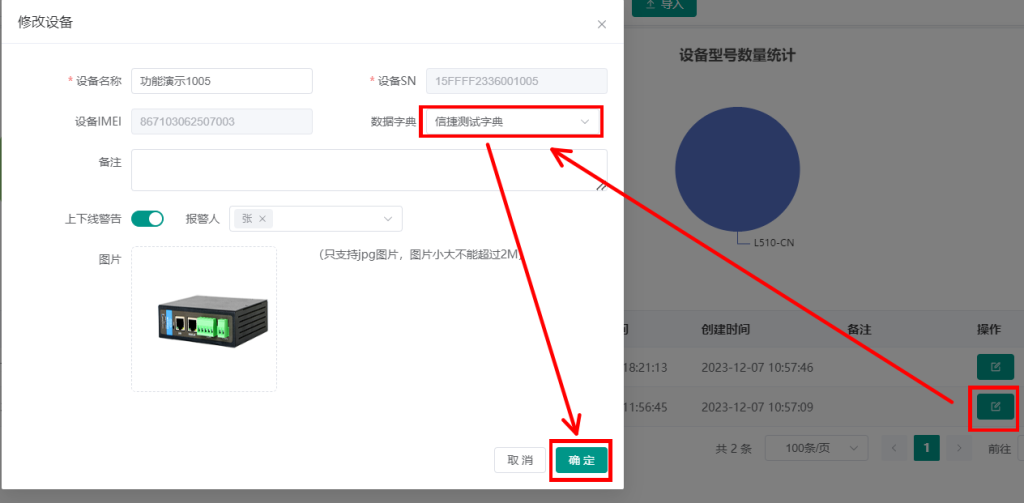

4，字典创建完成后，在设备接入云新增或修改设备，使得设备关联该数据字典。

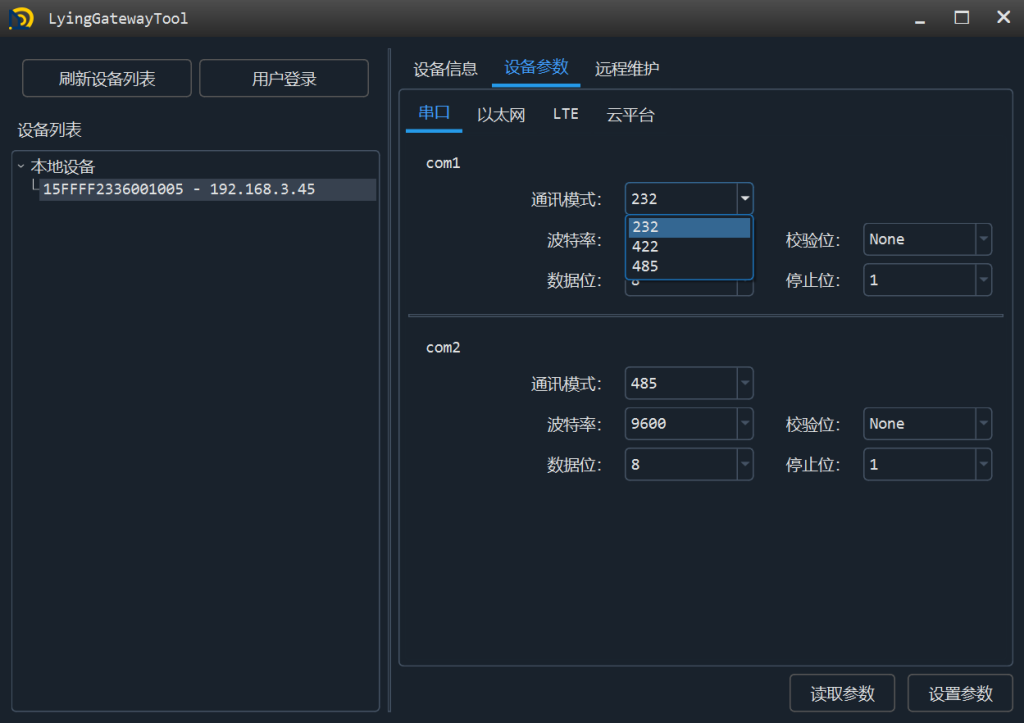

5，进入Lying gateway tool配置工具，修改 L510 的 串 口参数，使得 串 口和 QJ71C24的串口处于同一个串口类型和波特率（注意波特率设置范围在9600~38400之间，设置57600或115200时可能会造成通讯异常），设置完成后保存生效。

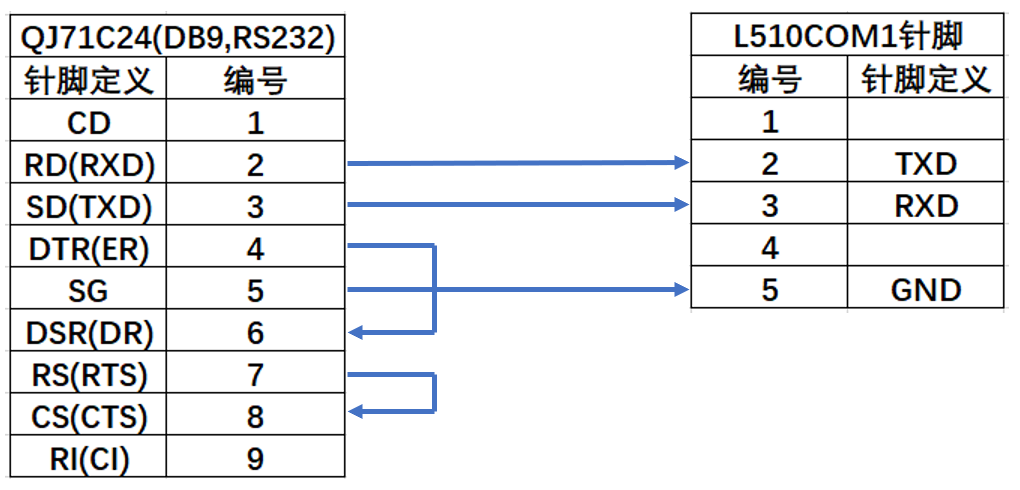

6，QJ71C24通过RS232连接至 L510 的 COM 1口，接线时需要按照以下方法将QJ71C24DB9接口引出并将4和6，7和8针脚短接，接线完成后，即可在设备接入云-设备信息 下的数据看板列表查看 PLC 数据。
