5.6汇川H3U/H5U数据采集

注册/登录设备接入云，进入“设备管理”-“数据字典”，进入点击新增创建一套数据字典，保存后，进入刚才新增的字典，点击“配置从机与变量”，操作步骤如下所示：

进入字典配置页面后，先添加一个汇川PLC从机，

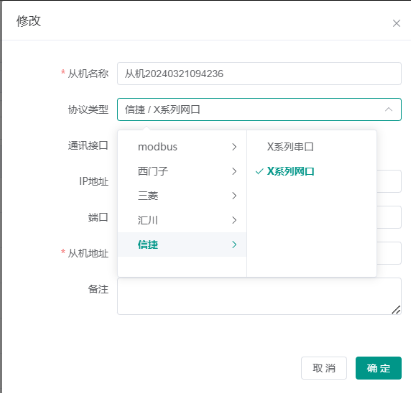

添加从机时，选择对应的PLC型号：

选择汇川串口/网口后，系统会默认让您输入网口/串口配置。

网口配置-添加从机设置 PLC 的 IP 地址以及端口号，从机地址，输入错误会导致采集失败。确认无误后点击确认。

串口配置-添加从机设置 PLC 的从机地址以及串口序号，从机地址对应MODBUS RTU的地址，串口序号对应PLC与L510连接的COM口序号，输入错误会导致采集失败。确认无误后点击确认。

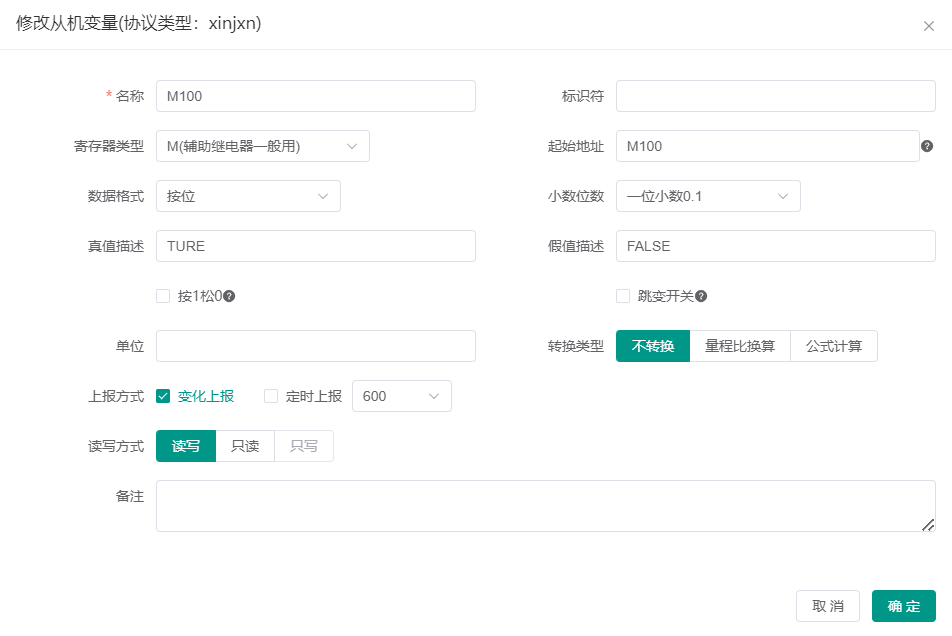

添加需要采集的从机变量，注意 PLC 内部寄存器的实际地址范围，以及节点的读取方式，填写规范请参考3.3.2变量配置说明。

字典创建完成后，在设备接入云新增或修改设备，使得设备关联该数据字典。

修改 L510 的接口参数，使得接口和 PLC的以太网处于同一个网段或者与PLC的串口是同样的串口类型和波特率，设置完成后保存生效。

PLC通过接线与汇川PLC通讯后，即可在设备接入云-设备信息下的数据看板列表查看 PLC 数据。
