5.4三菱FX3U系列编程口数据采集

注册/登录设备接入云，进入“设备管理”-“数据字典”，进入点击新增创建一套数据字典，保存后，进入刚才新增的字典，点击“配置从机与变量”，操作步骤如下所示

进入字典配置页面后，先添加一个三菱PLC从机，

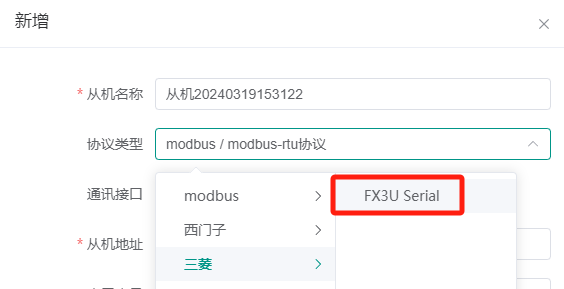

添加从机时，选择对应的PLC型号：

系统会默认选择串口配置，添加三菱FX3UPLC与L510连接的串口序号（COM1对应输入“1”或COM2对应输入“2”），输入错误会导致采集失败。确认无误后点击确认。

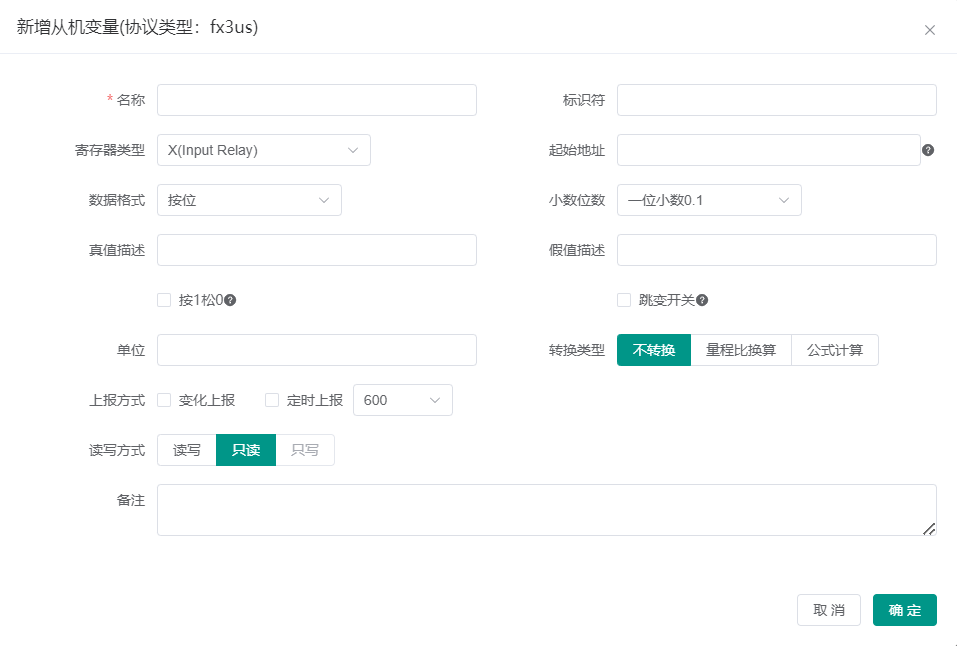

添加需要采集的从机变量，注意 PLC 内部寄存器的实际地址范围，以及节点的读取方式，填写规范请参考3.3.2变量配置说明。

字典创建完成后，在设备接入云新增或修改设备，使得设备关联该数据字典。

进入Lying gateway tool配置工具，修改 L510 的串口参数，使得串口和 PLC的串口处于同一个串口类型和波特率，设置完成后保存生效。

PLC通过串口连接至 L510 的 COM 口，即可在设备接入云-设备信息下的数据看板列表查看 PLC 数据。
