5.3西门子S7-1200/1500远程调试

提前准备S7-1200与L510 LAN口通讯，登入/注册设备接入云，新增设备，确保设备正常上线。

打开LyingGatewayTool软件，进行用户登录（账号密码为在设备接入云注册的账号密码）。成功后刷新在线设备列表找到需要开启透传的L510设备进行双击，打开L510配置界面。

在界面选择 “设备参数”→“以太网”下设置修改L510的 LAN 口网段，使得 LAN 口和 S7-1200的网口在同一网段。

在界面选择“远程维护”后，启用网口透传。

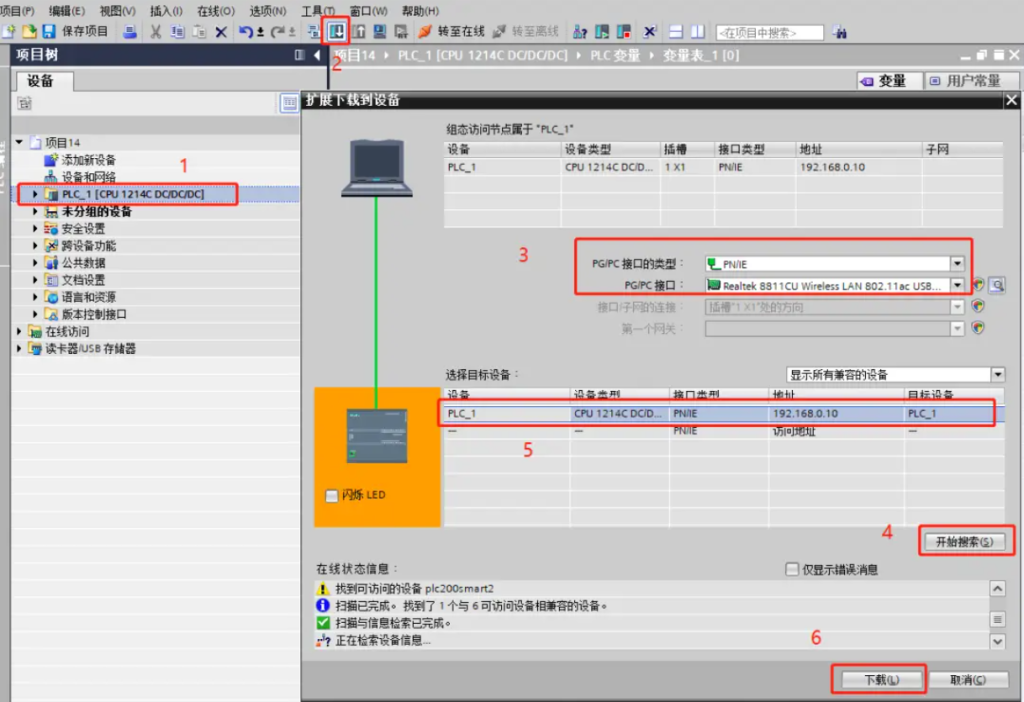

打开西门子S7-1200编程软件博图TIA，打开一个PLC工程，点击搜索设备，选择PN/IE接口，选择电脑的真实网卡（西门子TIA软件不同于STEP 7-MicroWIN SMART，所以这里要选择电脑的真实网卡而不是 VirtualBox网卡）→查找设备。

搜索到的 S7-1200对应的 IP 地址，点击确定。然后就可以进行上下载程序或者在线调试。
