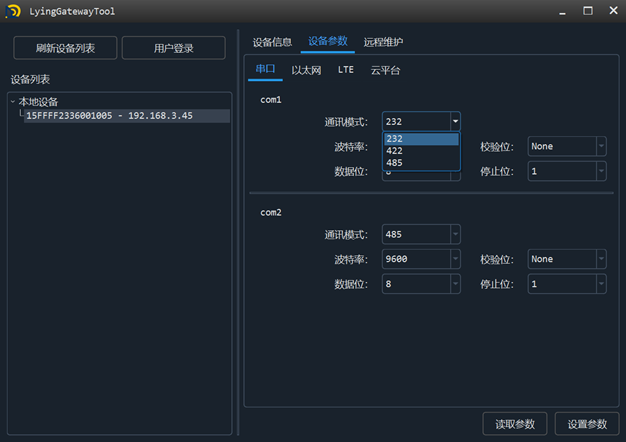

1，注册/登录设备接入云，进入Lying gateway tool配置工具，修改 L510 的 串 口参数，使得 串 口和欧姆龙的串口处于同一个串口类型和波特率（注意波特率设置范围在9600~38400之间，设置57600或115200时可能会造成通讯异常），设置完成后保存生效。
2，欧姆龙通过RS232连接至 L510 的 COM1 口，接线至510串口端子时需要按照以下方法将2，3反接。
当使用RS－232C链接时，只可实现1：1的通信，即一台上位机与一台PLC进行通信，最大通信距离不超过15m。
3，进入设备接入云平台“设备管理”-“数据字典”，进入点击新增创建一套数据字典，保存后，进入刚才新增的字典，点击“配置从机与变量”，操作步骤如下所示:

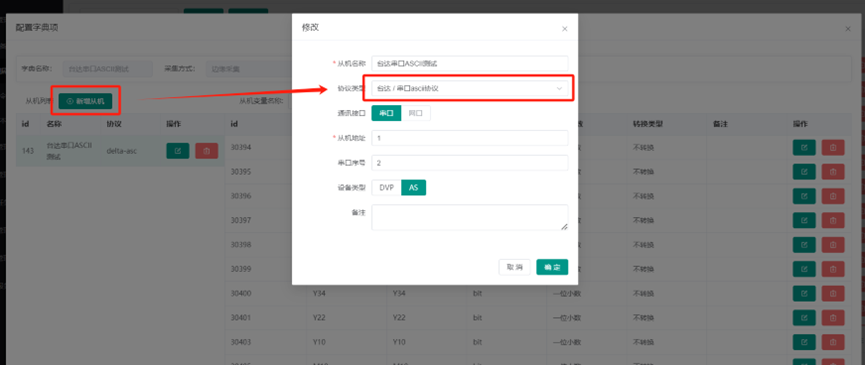

进入字典配置页面后，先添加一个欧姆龙PLC串口从机,
添加从机时，选择对应的欧姆龙-串口：

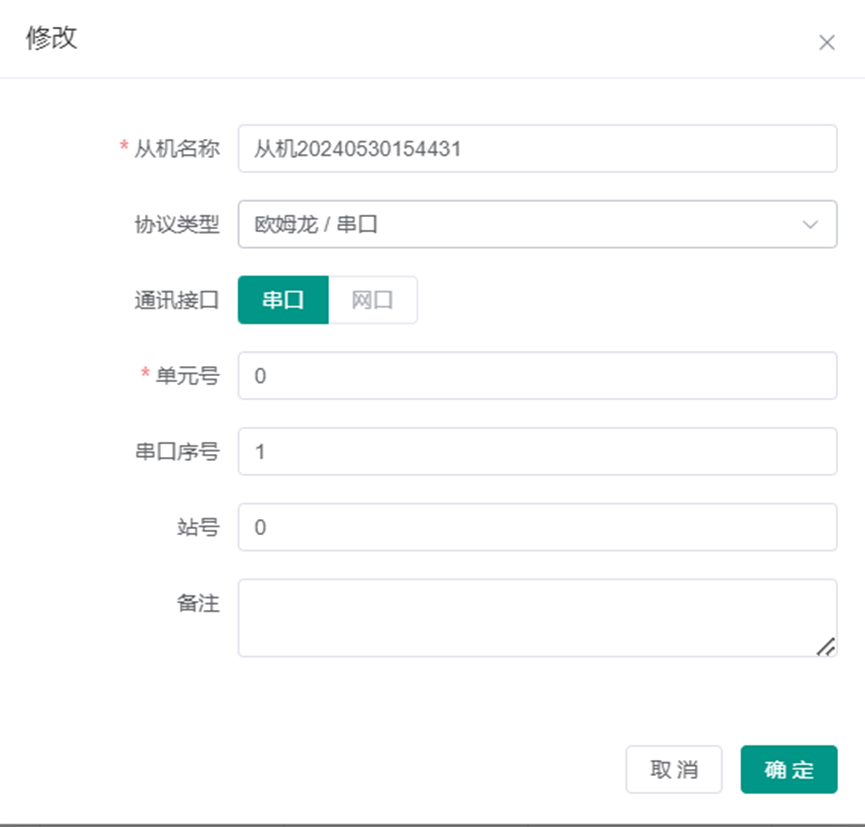

4，系统会默认选择串口配置，单元号输入时保持与欧姆龙PLC保持一致，串口序号代表欧姆龙PLC与L510连接的串口序号（COM1对应输入“1”或COM2对应输入“2”），站号填写保持与欧姆龙PLC串口配置一致。输入错误会导致采集不成功。

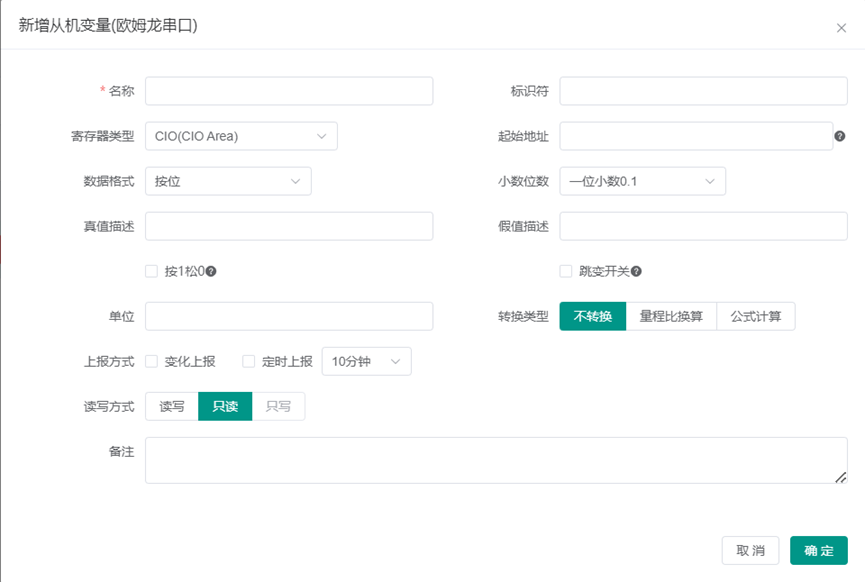

5，添加需要采集的从机变量，注意 PLC 内部寄存器的实际地址范围，以及节点的读取方式，填写规范请参考3.3.2变量配置说明。

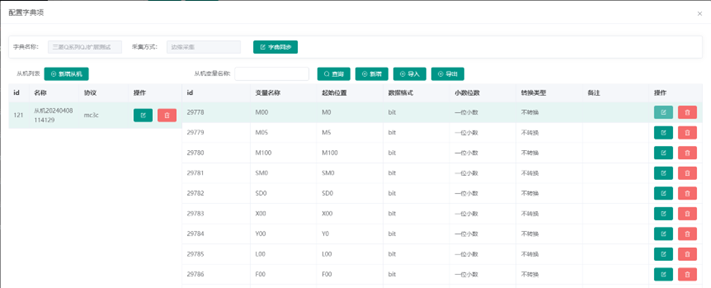

6，字典创建完成后如下：

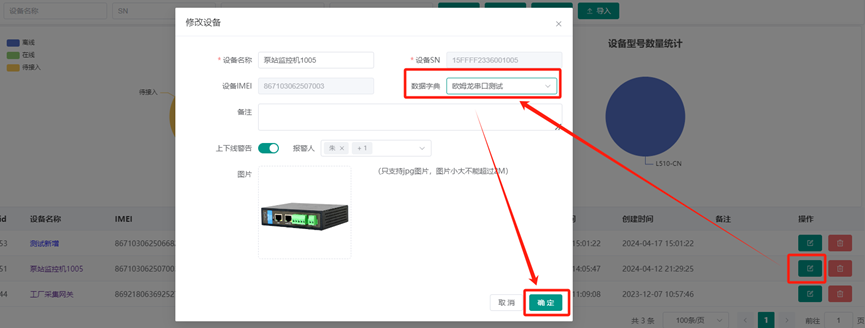

7，在设备接入云新增或修改设备，使得设备关联该数据字典。或者关联后点击数据字典中的“立即同步”.

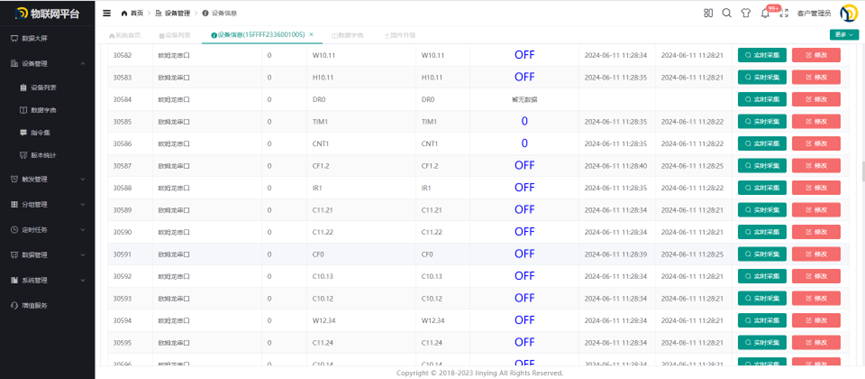

8，查看设备指示灯“word”亮起，即可在设备列表，点击设备名称进入数据看板，实时查看采集监控。
