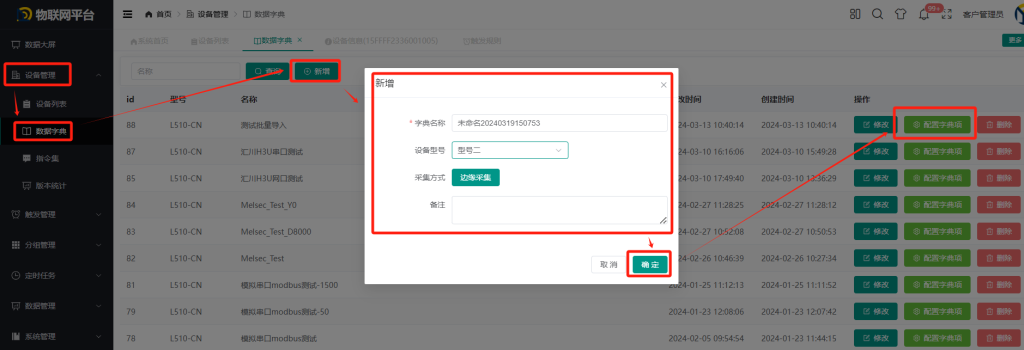

- 注册/登录设备接入云，进入“设备管理”-“数据字典”，进入点击新增创建一套数据字典，保存后，进入刚才新增的字典，点击“配置从机与变量”，操作步骤如下所示

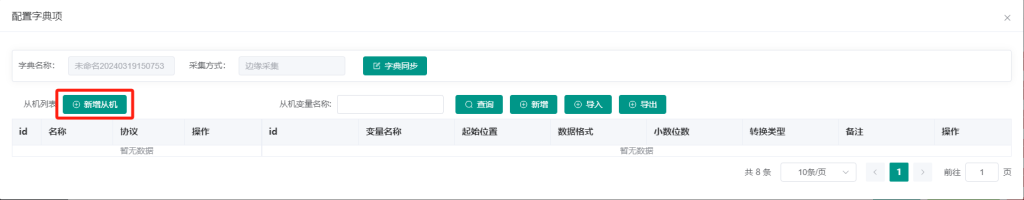

- 进入字典配置页面后，先添加一个西门子PLC从机，

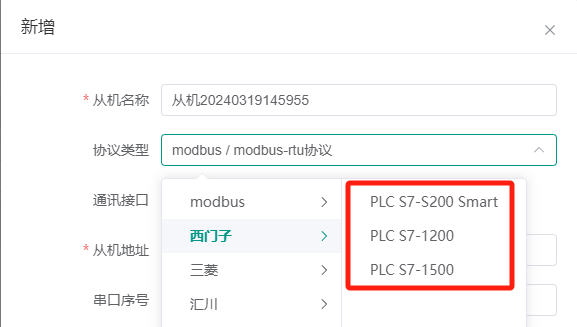

- 添加从机时，选择对应的PLC型号：
- 系统会默认选择网口配置，添加从机设置 PLC 的 IP 地址以及端口号，输入错误会导致采集失败。确认无误后点击确认。

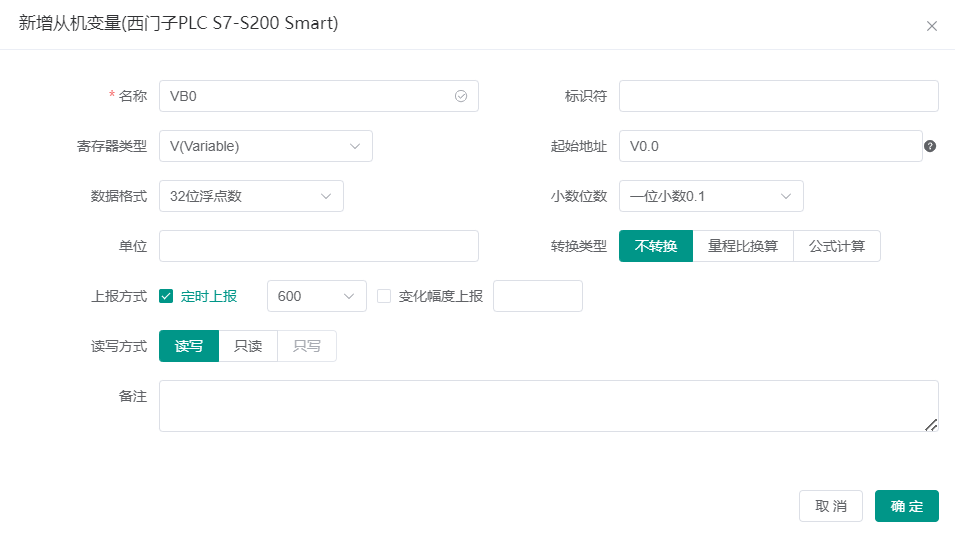

- 添加需要采集的从机变量，注意 PLC 内部寄存器的实际地址范围，以及节点的读取方式，填写规范请参考3.3.2变量配置说明。

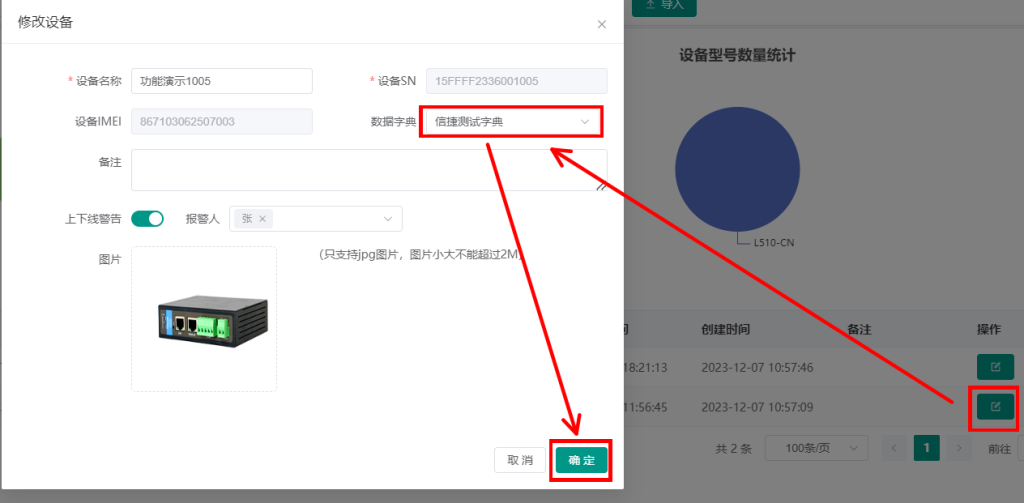

- 字典创建完成后，在设备接入云新增或修改设备，使得设备关联该数据字典。

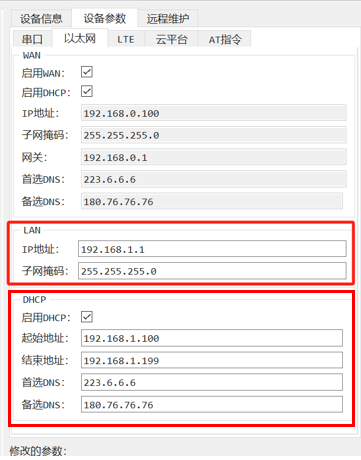

- 进入Lying gateway tool配置工具，修改 L510 的 LAN 口参数，使得 LAN 口和 PLC的以太网处于同一个网段，设置完成后保存生效。
- PLC通过网线连接至 L510 的 LAN 口，即可在设备接入云-设备信息 下的数据看板列表查看 PLC 数据。
